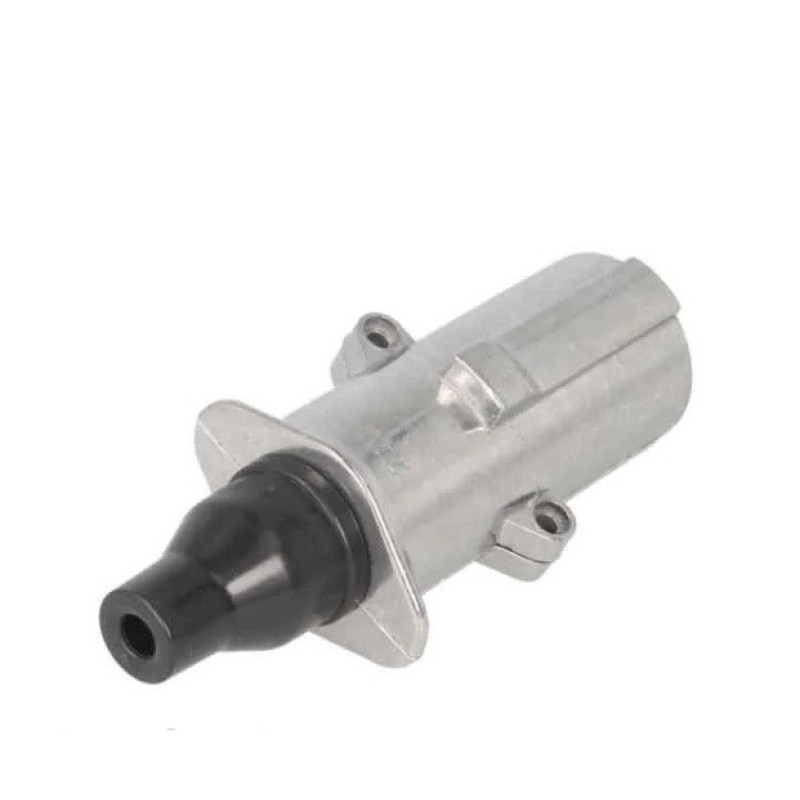

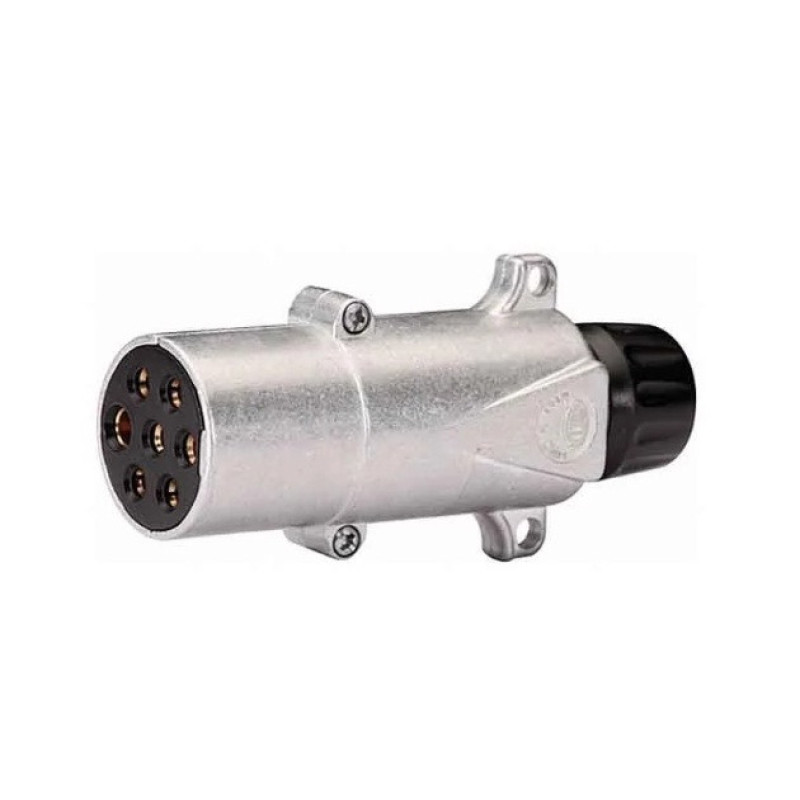

Вилка-штекер для полуприцепа 7N-pin алюминиевая

Описание Вилка-штекер для полуприцепа 7N-pin алюминиевая

Вилка-штекер к полуприцепу 7N-pin алюминиевая — это один из самых распространенных компонентов для соединения электрических систем грузового тягача и полуприцепа. Она позволяет передавать сигналы на габариты, поворотники, стопы, освещение номерного знака и другие базовые функции. механических повреждений, коррозии и вибраций

Назначение вилки-штекера 7N-pin алюминиевой

Вилка-штекер для полуприцепа 7N-pin алюминиевая используется для подключения электричества между:

• грузовым автомобилем (тягачем);

• полуприцепом (трейлером).

Это позволяет синхронизировать работу освещения задней части полуприцепа с водительскими действиями: торможение, поворот, движение задним ходом, включение габаритов.

Технические характеристики

• Название : Вилка-штекер к полуприцепу 7N-pin алюминиевая

• Тип соединения : 7-контактное (7N, ISO 1724)

• Материал корпуса : алюминий (анодированный, с термостойким уплотнителем)

• Контактная группа : медь или латунь, с покрытием

• Диапазон напряжения : 12 В

• Количество контактов : 7

• Тип монтажа : ручное подсоединение с фиксацией на штыревой разъем

• Влагозащита : IP44 и выше (в зависимости от модели)

Преимущества алюминиевого штекера 7N-pin

1. Прочный корпус – алюминиевый сплав не ломается и не трескается при ударах.

2. Коррозионная стойкость – подходит для эксплуатации в дождь, снег, перепады температур.

3. Длительный срок службы – выдерживает тысячи циклов подключения/отключения.

4. Низкий уровень потерь напряжения благодаря качественным контактам.

5. Совместимость с европейскими разъемами – стандарт 7N широко используется.

6. Легкий монтаж – простая схема подключения, удобный доступ к винтам.

7. Электробезопасность - плотное прилегание предотвращает искрение и перегрев.

Где применяется?

Вилка-штекер для полуприцепа 7N-pin алюминиевая применяется в транспортных средствах следующих типов:

• Коммерческие грузовики с полуприцепами;

• Седельные тягачи с европейским стандартом подключения;

• Прицепы для легковых автомобилей, сельскохозяйственной техники;

• Автовозы, контейнеровозы, зерновозы и т.д.

Для кого предназначена?

Целевая аудитория:

• Владельцы коммерческого транспорта;

• Водители-дальнобойщики, осуществляющие перевозки по ЕС и Украине;

• Сервисные центры и электричество СТО;

• Менеджеры автопарков;

• Продавцы комплектующих для грузового транспорта.

Как подключить вилку-штекер 7N-pin?

Пошаговая инструкция:

1. Снимите защитную крышку корпуса.

2. Вставьте кабель через сальник и подготовьте провода (обнажите контакты).

3. Ориентируйтесь на стандартную маркировку контактов:

   • Pin 1 – левый поворот

   • Pin 2 – задний противотуманный

   • Pin 3 - масса (минус)

   • Pin 4 - правый поворот

   • Pin 5 – габариты справа

   • Pin 6 - стоп-сигналы

   • Pin 7 - габариты слева

4. Закрепите проводники винтами в соответствующих контактах.

5. Затяните кабельный ввод и сверните крышку корпуса.

6. Проверьте работу всех систем.

Рекомендации по эксплуатации

• Не допускайте попадания влаги под крышку – проверяйте уплотнитель.

• Регулярно очищайте контакты от окисления (например, техническим спиртом).

• Проверяйте целостность корпуса и фиксацию кабеля.

• При выходе из строя – замените штекер полностью (ремонт нерентабельный).

Когда нужна замена?

• Утрачена целостность корпуса (трещина, поломка фиксатора);

• Окисление или подгоревшие контакты;

• Плохое соединение с розеткой (потеря плотности);

• отсутствие питания на некоторых контактах;

• Подгоревшие клеммы в розетке полуприцепа.

Что входит в комплект?

• Вилка-штекер для полуприцепа 7N-pin алюминиевая — 1 шт.

• Упаковка (картонная или пластиковый блистер)

• Инструкция по подключению (на отдельных моделях)

  Вывод

  Вилка-штекер к полуприцепу 7N-pin алюминиевая — это важный элемент, который обеспечивает надежное соединение электричества между тягачем и прицепом , а значит — безопасность вашего движения .
