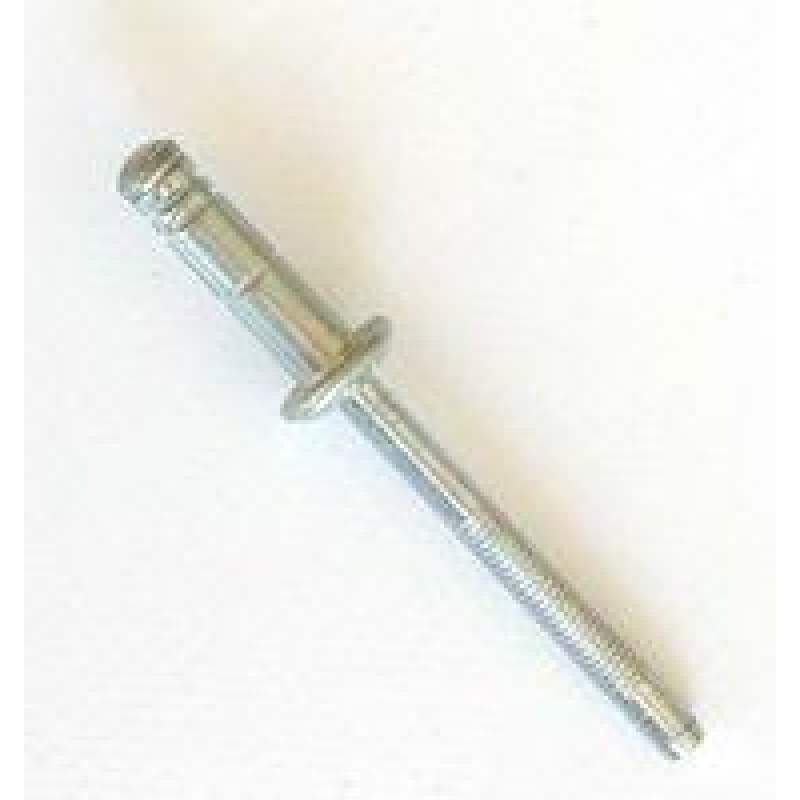

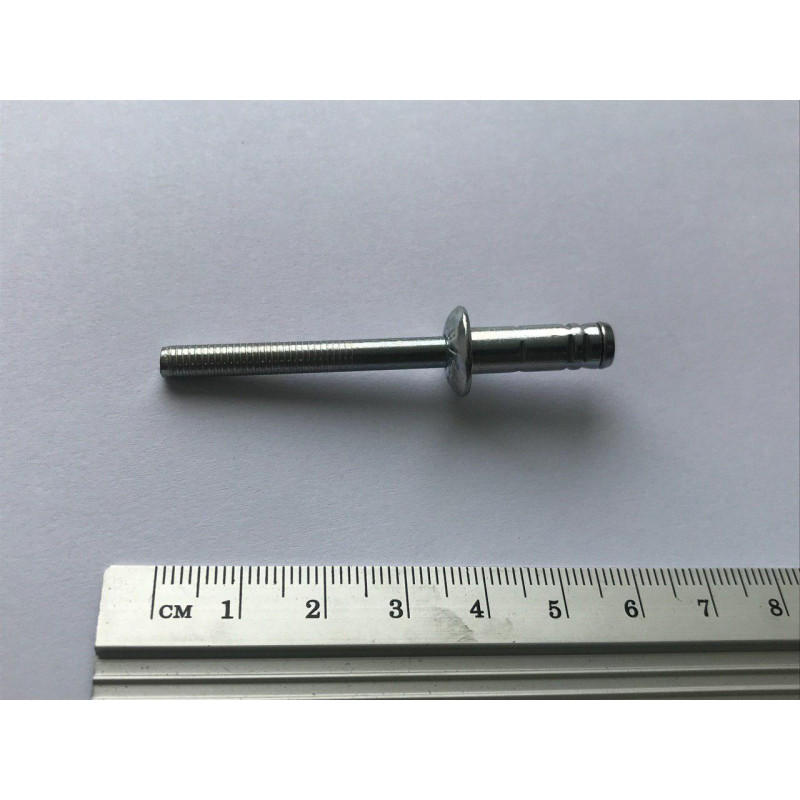

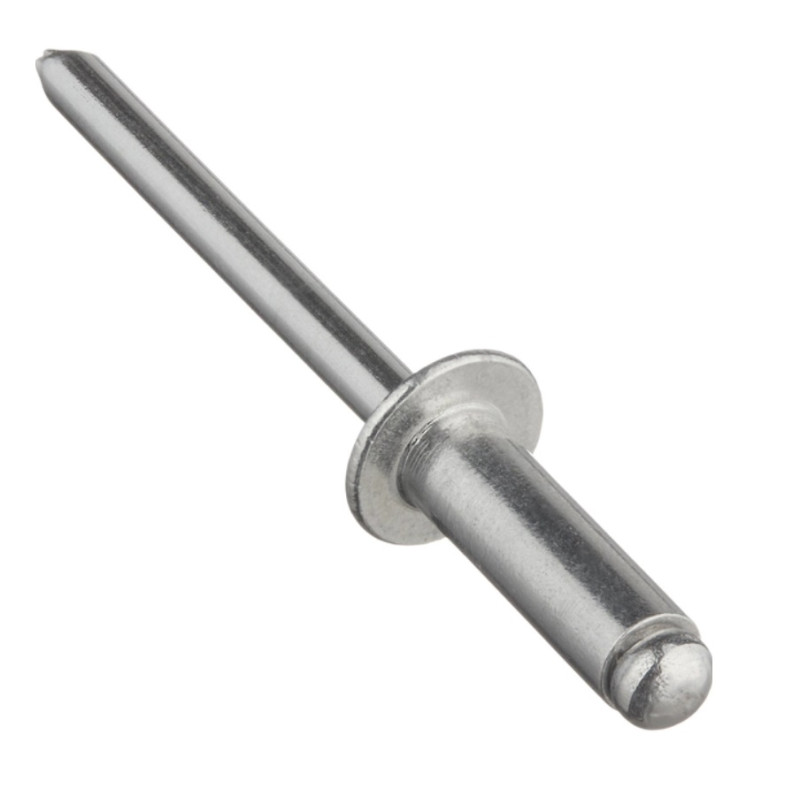

Заклепка Ø6,5x17 SCHMITZ 1132177

Описание Заклепка Ø6,5x17 SCHMITZ 1132177

Заклепка Ø6,5x17 SCHMITZ 1132177: Технический анализ структурных соединений и безопасности

В современном производстве полуприцепов Schmitz Cargobull, где каждый элемент конструкции является результатом глубоких инженерных расчетов, надежность и долговечность соединений является абсолютным приоритетом. В то время как болты и гайки являются обычными крепежными элементами, существуют узлы, где требуются более технологичные и специфические решения. Заклепка Ø6,5x17 SCHMITZ 1132177 является именно таким высокотехнологичным компонентом. Это не обычная «слепая» заклепка, а структурная вытяжная заклепка – прецизионный, одноразовый крепежный элемент, разработанный для создания высоконагруженных, вибростойких соединений, прочность которых сравнима с болтовыми. Использование этой оригинальной заклепки с уникальным артикулом является требованием для обеспечения заводских стандартов прочности и безопасности. Этот детальный технический анализ имеет целью предоставить профессионалам — конструкторам, инженерам, мастерам по ремонту — исчерпывающую информацию об этом продукте, раскрыть принципы его работы и объяснить, почему его замена на любой стандартный аналог категорически недопустима.

Технология структурной вытяжной заклепки: Больше, чем просто соединение

Чтобы понять уникальность заклепки SCHMITZ 1132177 необходимо отличать ее от стандартной «вытяжной» или «слепой» заклепки (pop rivet), которая используется для малонагруженных соединений.

Принцип действия и ключевое отличие

Любая вытяжная заклепка состоит из двух частей: тела (гильзы) и сердечника (стержня). Установка происходит с помощью специального инструмента (заклепщика), который захватывает сердечник и тянет его на себя. Головка сердечника, проходя сквозь тело, деформирует его на «слепой» стороне соединения, образуя запирающую головку.

• У стандартной заклепки : После образования запирающей головки сердечник отрывается и полностью выпадает, оставляя внутри тела заклепки отверстие. Такое соединение слабо на срез, поскольку вся прочность обеспечивается лишь тонкими стенками алюминиевой гильзы.
• У структурной заклепки SCHMITZ 1132177 : Технология намного сложнее. После формирования запирающей головки сердечник отрывается в специально рассчитанной точке, но его значительная часть механически запирается внутри тела заклепки. Специальные канавки и выступы на сердечнике и внутри тела создают неразъемный замок.

Результат: Болтовидная прочность на срез

Благодаря заблокированному стальному сердечнику, тело заклепки становится не полым, а монолитным. Это кардинально изменяет его механические свойства. Теперь нагрузка на срез воспринимается не только стенками гильзы, но и крепким стальным сердечником. В результате прочность на срез одной структурной заклепки может в 3-5 раз превышать прочность стандартной заклепки того же диаметра, приближаясь к показателям высокопрочного болта. Кроме того, такое соединение чрезвычайно виброустойчиво, поскольку заблокированный сердечник исключает любые внутренние микроперемещения.

Расшифровка спецификации SCHMITZ 1132177: Каждая деталь имеет значение

Оригинальный артикул гарантирует, что каждый параметр заклепки точно отвечает инженерным требованиям Schmitz.

• Уникальный диаметр Ø6,5мм : это нестандартный размер, выбранный конструкторами для достижения конкретных расчетных показателей прочности соединения. Использование стандартных заклепок Ø6,4 мм или сверление отверстия под больший размер нарушает эти расчеты и может ослабить конструкцию, к которой она крепится.
• Длина 17 мм и диапазон соединения (Grip Range) : Длина заклепки напрямую связана с таким важным параметром, как «диапазон соединяемых толщин» (grip range). Каждая заклепка рассчитана на работу только в определенном диапазоне суммарной толщины материалов. Если толщина будет слишком малой, запирающая головка не сформируется правильно; если слишком большой – ее не хватит для надежного соединения. Артикул 1132177 гарантирует, что эта заклепка имеет правильный диапазон для узла, где она должна использоваться.
• Комбинация материалов : Для достижения оптимальных свойств в структурных заклепках часто используют комбинацию материалов. Тело может быть изготовлено из высокопрочного алюминиевого сплава (для коррозионной стойкости и пластичности при формировании), а сердечник из высокоуглеродистой стали (для максимальной прочности на срез и разрыв). Оригинальная деталь гарантирует использование именно этих тщательно подобранных материалов.
• Тип головки : Заклепка имеет специфический тип головки (например, выпуклую или потайную), которая рассчитана для конкретного соединения, обеспечивая правильное распределение нагрузки и, при необходимости, гладкую поверхность.

Область применения: Где требуется бескомпромиссная прочность и надежность

Учитывая высокую прочность и виброустойчивость, структурные заклепки SCHMITZ 1132177 используются в наиболее ответственных узлах полуприцепа, особенно там, где доступ есть только с одной стороны, что делает невозможным использование классического болтового соединения.

Вероятные сферы применения:

• Крепление пола к раме : Пол полуприцепа испытывает колоссальные нагрузки от веса груза и погрузчиков. Структурные заклепки обеспечивают очень прочное и долговечное соединение деревянного или композитного пола с поперечными балками стальной рамы.
• Монтаж силовых элементов кузова : Крепление вертикальных стоек, портала ворот, силовых профилей крыши к основанию кузова.
• Крепление навесного оборудования Монтаж кронштейнов для крепления паллетных ящиков, запасных колес и других тяжелых элементов к раме.
• Ремонтные работы : Для надежного соединения элементов рамы или кузова при ремонте после повреждений.

Во всех этих случаях использование стандартных «слепых» заклепок абсолютно недопустимо, поскольку они не смогут выдержать расчетных нагрузок.

Вывод: SCHMITZ 1132177 — сила и надежность болта, удобство заклепки

Заклепка Ø6,5x17 SCHMITZ 1132177 является ярким примером того, как современные технологии крепления позволяют решать сложные инженерные задачи. Это не просто заклепка, а высокотехнологичный структурный элемент, благодаря уникальной технологии механического замыкания сердечника обеспечивает прочность на срез, сопоставимую с высокопрочным болтом, но при этом предлагает скорость и удобство одностороннего монтажа. Ее уникальные точно рассчитанные параметры (диаметр, длина, материалы) делают ее незаменимой в ответственных узлах полуприцепов Schmitz. Попытка заменить ее на любой стандартный аналог не экономия, а создание прямой угрозы безопасности. Использование оригинальной структурной заклепки 1132177 является единственным способом гарантировать, что отремонтированное соединение будет соответствовать высоким заводским стандартам прочности, надежности и безопасности.
